DIN 7340. ПУСТОТЕЛая заклепка.

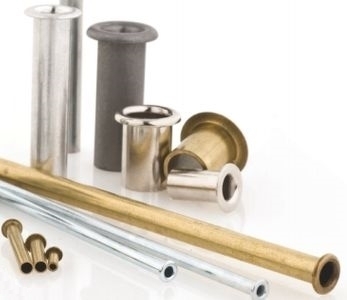

Пустотелые заклепки по стандарту DIN 7340 (также их называют трубчатыми) широко используются в приборостроении, в строительстве, в текстильной промышленности, при изготовлении игрушек, а так же в автомобильной и авиационной сферах.
Пустотелые (трубчатые) заклепки применяются в местах, где требуется постоянная, неразборная инсталляция. Неразъёмные соединения на основе пустотелых заклёпок нашли широкое применение в областях, где недопустимы высокие механические нагрузки и повышенные вибрации при соединении деталей. Например, крепление разъёмов и электронных компонентов на печатных платах.
Пустотелые заклепки производятся из цилиндрической трубки, имеют головку с одной стороны. После монтажа образуется вторая головка и сохраняется сквозное отверстие в теле. Отверстие трубчатой заклепки дает возможность при необходимости продевать через детали дополнительные элементы, такие как электрические проводки, веревку и пр.
Данный крепеж обеспечивает надежное и прочное соединение деталей. Монтаж заклепок требует доступ с одной стороны соединения, таким образом значительно ускоряется и облегчается установка.
Материалы исполнения заклепок:
- Латунь
- Медь
- Алюминий
- Сталь
- Нержавеющая сталь

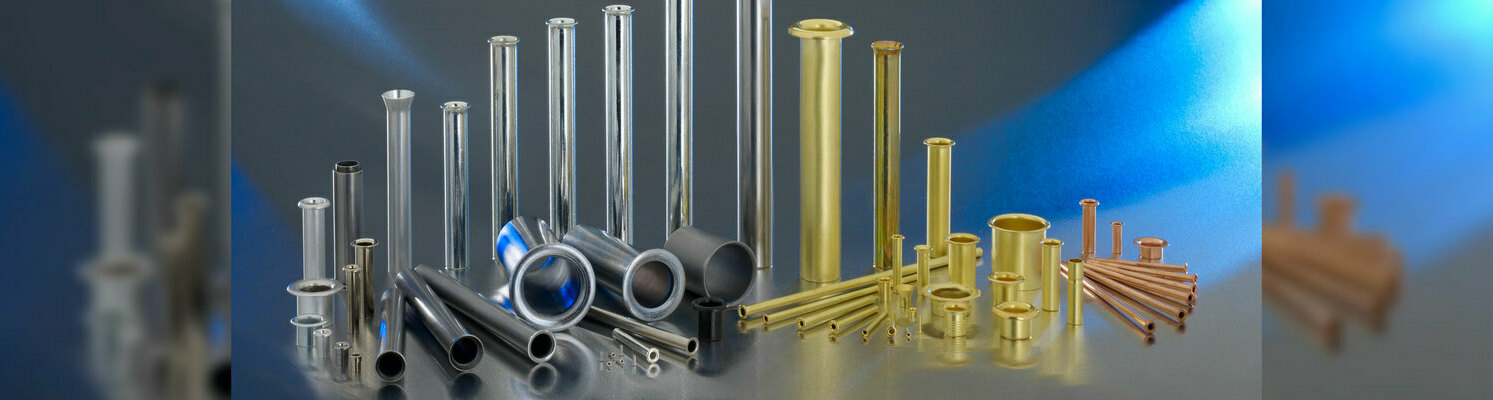

Мы предлагаем пустотелые заклепки различных форм согласно немецкому стандарту DIN 7340: с плоской головкой (форма A), полукруглой (скруглённой) головкой (форма B), потайной головкой (форма C).
В процессе изготовления пустотелые заклепки (трубчатые) вытягиваются из трубки с точно заданными параметрами, что позволяет получать бесшовные полые пустотелые заклепки с точной геометрией, равным значением внутреннего и внешнего диаметров по всей длине стержня и равномерной толщиной стенки по всей длине тела заклёпки.
Вы можете купить заклепки как небольшим оптом, так и крупным оптом, покрывающим потребности крупных промышленных предприятий.
Пустотелая заклепка с плоской головкой по DIN 7340 форма A (аналог ГОСТ 12639-80).
Заклёпки трубчатые с плоской головкой в основании заклепки. Заклёпки изготавливаются из бесшовных труб в соответствии со стандартами DIN 7340 форма A и ГОСТ 12638-80.
Пустотелая заклепка с полукруглой головкой по DIN 7340 Форма B (аналог ГОСТ 12638-80).
Заклёпки трубчатые со скруглённой головкой в основании заклепки. Заклёпки изготавливаются из бесшовных труб в соответствии со стандартами DIN 7340 форма B и ГОСТ 12638-80.
Пустотелая заклепка с потайной головкой по DIN 7340 Форма C (аналог ГОСТ 12640-80).
Заклёпки трубчатые с потайной головкой в основании заклепки. Заклёпки изготавливаются из бесшовных труб в соответствии со стандартами DIN 7340 форма C и ГОСТ 12640-80.
Таблица размеров и предельных отклонений пустотелых заклепок*
| Внешний диаметр | d1 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | ||||||||||||||||||||
| Откл. | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.05 | ±0.07 | |||||||||||||||||||||
| Толщина стенки | s ± 10% | 0.2 | 0.2 | 0.2 | 0.25 | 0.2 | 0.3 | 0.25 | 0.3 | 0.4 | 0.25 | 0.3 | 0.5 | 0.3 | 0.4 | 0.5 | ||||||||||||
| Внутренний диаметр | di | 0.6 | 0.8 | 1.1 | 1.0 | 1.6 | 1.4 | 2.0 | 1.9 | 1.7 | 2.5 | 2.4 | 2.0 | 3.4 | 3.2 | 3.0 | ||||||||||||
| Откл. | ±0.07 | ±0.07 | ±0.07 | ±0.08 | ±0.07 | ±0.09 | ±0.1 | ±0.11 | ±0.13 | ±0.1 | ±0.11 | ±0.15 | ±0.13 | ±0.15 | ±0.17 | |||||||||||||
| Диаметр головки | d2 | 1.6 | 2.0 | 2.5 | 3.2 | 4.0 | 4.5 | 6.0 | ||||||||||||||||||||
| Откл. | ±0.15 | ±0.15 | ±0.15 | ±0.2 | ±0.2 | ±0.2 | ±0.25 | |||||||||||||||||||||
| Высота головки, k | 0.25 | 0.3 | 0.35 | 0.4 | 0.4 | 0.45 | 0.4 | 0.5 | 0.6 | 0.5 | 0.5 | 0.6 | 0.65 | 0.7 | 0.8 | |||||||||||||
| Радиус, r max. | 0.2 | 0.25 | 0.3 | 0.4 | ||||||||||||||||||||||||
| Отверстие, d3 | 1.1 | 1.3 | 1.6 | 2.2 | 2.7 | 3.2 | 4.3 | |||||||||||||||||||||
| Длина стержня заклепки под замыкающую головку, z | 0.8 | 1.0 | 1.1 | 1.2 | 1.2 | 1.5 | 1.4 | 1.7 | 2.0 | 1.8 | 2.0 | 2.2 | 2.0 | 2.2 | 2.5 | |||||||||||||
| Внешний диаметр | d1 | 5.0 | 6.0 | 8.0 | 10.0 | |||||||||||||||||||||
| Откл. | ±0.07 | ±0.1 | ±0.1 | ±0.1 | ||||||||||||||||||||||
| Толщина стенки | s ± 10% | 0.3 | 0.5 | 0.75 | 0.4 | 0.5 | 0.75 | 1.0 | 0.4 | 0.5 | 0.75 | 1.0 | 0.5 | 0.75 | 1.0 | |||||||||||
| Внутренний диаметр | di | 4.4 | 4.0 | 3.5 | 5.2 | 5.0 | 4.5 | 4.0 | 7.2 | 7.0 | 6.5 | 6.0 | 9.0 | 8.5 | 8.0 | |||||||||||
| Откл. | ±0.13 | ±0.17 | ±0.22 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.2 | ±0.25 | ±0.3 | ||||||||||||
| Диаметр головки | d2 | 7.5 | 9.0 | 12.0 | 15.0 | |||||||||||||||||||||
| Откл. | ±0.25 | ±0.25 | ±0.3 | ±0.3 | ||||||||||||||||||||||
| Высота головки, k | 0.75 | 0.9 | 1.0 | 0.95 | 1.0 | 1.1 | 1.3 | 1.2 | 1.3 | 1.4 | 1.5 | 1.5 | 1.6 | 1.7 | ||||||||||||
| Радиус, r max. | 0.5 | 0.6 | 0.8 | 1.0 | ||||||||||||||||||||||
| Отверстие, d3 | 5.3 | 6.4 | 8.4 | 10.5 | ||||||||||||||||||||||
| Длина стержня заклепки под замыкающую головку, z | 2.5 | 3.0 | 3.5 | 2.5 | 3.0 | 3.5 | 4.0 | 3.0 | 3.5 | 3.7 | 4.0 | 3.5 | 3.7 | 4.0 | ||||||||||||
| Длина заклепки, L | 2.0-3.0 | 3.1-6.0 | 6.1-10.0 | 10.1-18.0 | 18.1-30.0 | 30.1-50.0 | 50.1-75.0 | ||
| Допустимые отклонения | ±0.12 | ±0.15 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.35 | ||
* Все значения в таблице указаны в миллиметрах в соответствии со стандартом DIN 7340.
Пустотелые заклёпки (трубчатые) произведённые по стандарту DIN 7340 являются немецким аналогом отечественных заклёпок произведённых по стандартам ГОСТ:
- ГОСТ 12638-80 (аналог DIN 7340 форма B);
- ГОСТ 12639-80 (аналог DIN 7340 форма A);
- ГОСТ 12640-80 (аналог DIN 7340 форма C).
Некоторые параметры заклёпок по стандартам ГОСТ могут отличаться от заклёпок выполненных в соответствии со стандартом DIN 7340, поэтому говорить об абсолютном соответствии этих стандартов не приходится. В случае, если вам требуются заклёпки строго в соответствии со стандартами ГОСТ, мы также можем их изготовить.
Стандартные материалы для изготовления пустотелых заклёпок:
- Нержавеющая сталь
- Сталь
- Латунь
- Медь
- Алюминий
Помимо стандартных изделий, выполненных в соответствии с DIN 7340 и ГОСТ 126..-80 мы поставляем пустотелые заклёпки с нестандартными размерами головки, толщиной стенки, а также, не входящей в диапазон указанных стандартов длинной. По вашему заказу на заклепки может быть нанесено дополнительное покрытие.
При формировании запроса укажите форму головки и размер: внешний диаметр, толщину стенки и длину, материал и покрытие заклёпки.
Например:
Пустотелая заклёпка DIN 7340 B 10х1х50 mm, сталь без покрытия - 10 000 штук.
Пустотелая заклепка ГОСТ 12639 1.6 х 0.2 х 3.0 mm, медь с серебряным покрытием 5 мкм - 50 000 штук.
Заклепка нержавеющая ГОСТ 12639 1.6 х 0.2 х 3.0 mm -10 000 штук.
Минимальный заказ заклепок зависит от их размеров и материала. Нержавеющие заклепки можно заказывать уменьшенными партиями.
Информацию о сроках поставки и ценах уточняйте у наших менеджеров.
